Lineer Duman Dedektorleri

Lineer ( Dogrusal Tip/ Işın Tip)  Duman Dedektörleri

SPC-E Lineer Duman Detektörü

spc-e dogrusal duman dedektörüSPC-E doğrusal duman dedektörü, 5 ila 100 m arasındaki bir mesafeye karşılıklı olarak monte edilen bir verici ve alıcı biriminden oluşur. Yangın durumunda, yükselen duman verici ve alıcı arasındaki kızılötesi ışının yoğunluğunu azaltır ve yangın alarm kontrol paneline bir alarm iletilir. SPC-E, sürekli değişen ortam sıcaklıkları veya nemi ile güvenilirdir ve hem takılması hem de takılması kolaydır.



Çalışma gerilimi: 15 ila 33 VDC
Sakin akım: maks. 250 μA
Alarm akımı: maks. 50 mA
İzleme uzunluğu: 5 ila 100 m
Sinyal işleme: 8-Bit mikroişlemci
Hassasiyet: 3 seviyeye ayarlanabilir:% 25,% 50,% 60
Ekranlar: Çalışma, arıza ve Alarm LED'leri
Tazminat: optiklerin kirlenmesi yarım saatte ±% 1'e kadar telafi edilir
Koruma sınıfı: IP 42
Ortam sıcaklığı: -10 ° ila + 50 ° C
Maks. hava nemi: yoğuşmasız% 95
Renk: beyaz
Boyutlar: 86 x 100 x 145 (verici ve alıcı)
Ağırlık: alıcı: 685 g verici: 600 g
VdS-Onayı: G207152
Decl. Performansı (DoP): 0832-CPR-F0211 / 13





ILIA Lineer Duman Detektörü

ilia isin tip dedektor

Nokta tipi yangın dedektörlerinin kullanılamadığı alanlarda yangın tespiti için (örneğin üretim holleri, kiliseler, depolar, tren istasyonları vb.). Sistem iki versiyonda mevcuttur: verici ve alıcı sistemi ILIA S / E ve reflektörlü birleşik verici / alıcı ünitesi olarak. Cihazlar, tüm ayarların ayarlanabileceği ve test / bakım çalışmalarının yapılabildiği bir kontrol ünitesi aracılığıyla yangın alarm kontrol paneline bağlanır. Temel versiyonda, 2 sistemin bağlantısı mümkündür. Bir genişletme kartı kullanarak toplam 8 sistem birbirine bağlanabilir. Tüm ILIA sistemleri, zor optik koşullarda (örn. Doğrudan paralel güneş radyasyonu, güçlü yansımalar veya yabancı ışık ile) kullanılabilen entegre rendelenmiş sonsuz değişken bir gölgeye sahiptir. Zorlu atmosfer koşullarında (örn. Yüksek toz konsantrasyonları vb.) Kullanım için her iki sistem de ILIA DUST versiyonunda mevcuttur. Bunlar özellikle toz ve buhardan kaynaklanan rahatsızlıklara karşı duyarsızdır ve belirli bir derecede kirlenmeyi telafi edebilir.

Çalışma gerilimi: 12 ila 24 VDC
1 dedektör
Sakin akım: 48 mA ila 98 mA
Alarm akımı: 50 mA - 100 mA
8 dedektör
Sakin akım: 261 mA - 502 mA
Alarm akımı: 270 mA - 512 mA
İzleme uzunluğu:
Verici / alıcı sistemi: 10 ila 200 m
Verici / reflektör sistemi: 10 ila 150 m
İzleme alanı: maks. Dedektör başına 1.600 m²
İzleme genişliği: maks. 15 metre
Yanlış hizalama toleransı: verici (Tx) ve alıcı (Rx) için ± 1 ° 'ye kadar
Kablo: 4 telli 0,5 mm²
Kablo uzunluğu: maks. 1.200 m
Koruma sınıfı: IP 65
Ortam sıcaklığı: -20 ° ila + 65 ° C
Renk: siyahımsı mavi RAL 5004 inci beyaz RAL 1013
Boyutlar:
Dedektör (verici / alıcı): 162 x 145 x 193 mm (YxGxD)
Kontrol ünitesi: 145 x 177 x 68 mm (YxGxD)
Ağırlık:
Dedektör: yakl. 780 g
Kontrol ünitesi: yakl. 375 g
VdS-Onayı: G209195
Decl. Performansı (DoP): 0786-CPD-20925
ilia lineer duman dedektoru
ilia lineer duman dedektoru
ilia lineer duman dedektoru

ARDEA Lineer Duman Dedektörü- Tehlikeli Alanlar için

ardea lineer ex-proof duman dedektoruBir verici ve alıcıya sahip doğrusal bir duman dedektörüne benzer şekilde; ayrıca dedektör özellikle hidrokarbon içeren yakıtlar, plastik ve kauçuk karışımlarında çıkan yangınlar ile iyi çalışır ve tehlikeli alanların izlenmesi için uygundur ve onaylanmıştır.

Çalışma gerilimi: 12 ila 24 VDC ±% 20
24 V'de sessiz akım: 37 mA (düşük), 58 mA (yüksek)
24 V'de alarm akımı: 62 mA (düşük), 84 mA (yüksek)
İzleme uzunluğu: 5 ila 100 m
Koruma sınıfı: IP 66 (kablo kelepçeli)
Ortam sıcaklığı: -10 ° ila + 65 ° C
Kasa: Alüminyum
Braketle boyutlar: 365 x 241 x 215 mm (YxGxD)
Braketsiz boyutlar: 220 x 190 x 170 mm (YxGxD)
Ağırlık: verici ve alıcı her biri 4,6 kg
Ateşleme koruma sınıfı: EEx d IIB + H2 T6 "d" (alev geçirmez)
ATEX-Onayı: INERIS 02 ATEX 0090X

ECO ES50 Lineer Duman Dedektörü

Lineer Duman Dedektörü2 ila 50 m arasındaki bir mesafeye karşılıklı olarak monte edilmiş birleşik verici / alıcı ünitesi ve reflektörden oluşur. Vericiden gönderilen kızılötesi ışın reflektör tarafından döndürülür ve değerlendirilir. Sistem doğrudan duvara monte edilir. Çapraz olarak veya iç duvarlara yerleştirildiğinde derzli montaj braketleri kullanılır. Reflektör ve bir SSM eklemli montaj braketi dahildir.

Çalışma gerilimi: 12 ila 24 VDC ±% 20
24 V'de sessiz akım: 25 m mesafeye kadar: 19 mA 50 m mesafeye kadar: 39 mA
24 V'de alarm akımı: 25 m mesafeye kadar: 32 mA 50 m mesafeye kadar: 52 mA
Kontak değeri: alarm rölesi: 1 A @ 30 V hata rölesi: 170 mA @ 30 V
Maks. kablo uzunluğu: 0,8 mm² ile 1,000 m 1,0 mm² ile 2,000 m
İzleme uzunluğu: 2 ila 50 m (2 anahtar ayarı)
İzleme genişliği: EN 54-14 uyarınca 15 m
Koruma sınıfı: IP 44
Ortam sıcaklığı: -20 ° ila + 60 ° C
Bağıl hava nemi:% 95
Kasa: polikarbonat / ABS, beyaz RAL 1013
Boyutlar: 103 x 110 x 63 mm (YxGxD)
eklemli: 103 x 110 x 119 mm (YxGxD)
Ağırlık: 360 g (eklemsiz)
VdS-Onayı: G205128
Decl. Performansı (DoP): 0786-CPD-20214

ECO ES80 Lineer Duman Dedektörü

ECO ES50 Lineer Duman DedektörüBirleşik verici / alıcı ünitesi ve prizma reflektörden oluşur. Her iki cihaz genellikle ek duvarlar olmadan karşılıklı duvarlara 10 ila 80 m mesafede monte edilir; gerekirse (örn. diyagonal montaj, eğimli duvarlar vb.) hassas hizalama için özel, sabit bilyalı mafsallar da kullanılabilir. Vericiden gönderilen kızılötesi ışın yansıtıcı tarafından döndürülür ve alıcı tarafından değerlendirilir. Bu, kızılötesi radyasyonun emilimini ve duman veya yangın modülasyonunu ölçerek yapılır.

Sakin akım: 40 m mesafeye kadar: 19 mA 80 m mesafeye kadar: 39 mA
Alarm akımı: 40 m mesafeye kadar: 32 mA 80 m mesafeye kadar: 52 mA
İletişim değerlendirmesi:
Alarm rölesi: 1 A @ 30 V
Hata rölesi: 170 V @ 30 V
Kablo uzunluğu @ 24 V: maks. 1.000 m, 0.8 mm² maks. 1.0 mm² ile 2.000 m
İzleme uzunluğu: 10 ila 80 m (2 anahtar ayarı)
İzleme genişliği: EN 54-14 uyarınca 15 m
Koruma sınıfı: IP 44
Ortam sıcaklığı: -20 ° ila + 60 ° C
Bağıl hava nemi:% 95
Kasa: polikarbonat / ABS, beyaz RAL 1013
Boyutlar: 103 x 110 x 63 mm
eklemli: 103 x 110 x 119 mm
Ağırlık: 360 g (eklemsiz)
VdS-Onayı: G205128
Decl. Performansı (DoP): 0786-CPD-20214

ECO ES25-I Lineer Duman Dedektörü

ECO ES25-I Lineer Duman DedektörüECO ES50'ye benzer şekilde, ancak duvar montajı için tasarlanmıştır (gömme montaj). Reflektörün montajı için mafsallı montaj braketi dahildir.
Kasa: mavi, RAL 5017 benzeri
Ön panel: siyah
Eklemsiz boyutlar: 136 x 140 x 73 mm (YxGxD)
Yaklaşık ağırlık. 350 g
VdS-Onayı: G205128
Decl. Performansı (DoP): 0786-CPD-20214

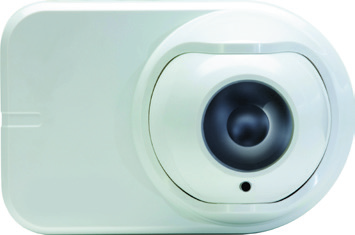

OSID Lineer Duman Dedektörü - Alıcı

osid Lineer Duman DedektörüAçık alanlarda görüntü tabanlı duman algılaması için alıcı, iki ışık kaynağının (IR ve UV) değerlendirilmesi için, optik filtreler, yüksek hızlı görüntü sınırı ve aldatıcı alarmları azaltmak için akıllı yazılım algoritmaları. Ünite, görüntü sensörleri ve DIP anahtarları ile ayrı ayrı yapılandırılabilir.

Maks. 150 m'ye kadar algılama mesafesi
3 hassasiyet ayarı (% 35,% 45,% 60)
Kolay DIP anahtar yapılandırması
Kontaminasyon izleme
Durum göstergesi için LED'ler
Çalışma gerilimi: 20 ila 30 VDC
Mevcut alım:
1 verici ile: 8 mA @ 24 VDC
7 vericili: 24 VDC'de 10 mA
Alıcı aralığı:
OSI-10 (7 ° kapsama alanı): <150 m (maks. 1 verici)
OSI-90 (80 ° kapsama alanı): <68 m (maks. 7 verici)
Koruma sınıfı: IP 44 (elektronik), IP 66 (optik kılıf)
Ortam sıcaklığı: -10 ° ila + 55 ° C
Bağıl hava nemi:% 10 ila% 95, yoğuşmasız
Boyutlar: 136 x 208 x 96 mm (YxGxD)
Yaklaşık ağırlık. 650 g
VdS-Onayı: G211072
Decl. Performansı (DoP): 25993

OSID Lineer Duman Dedektörü - Standart Verici

osid isin tipi duman dedektoruStandart verici, bir OSID alıcısı tarafından değerlendirilen iki ışık kaynağı (UV / IR) kullanır.
Çalışma gerilimi: 20 ila 30 VDC
Akım alımı: yakl. 24 VDC'de 0,35 mA
Koruma sınıfı: IP 44 (elektronik), IP 66 (optik kılıf)
Ortam sıcaklığı: -10 ° ila + 55 ° C
Bağıl hava nemi:% 10 ila% 95, yoğuşmasız
Boyutlar: 136 x 208 x 96 mm (YxGxD)
Yaklaşık ağırlık. 650 g
VdS-Onayı: G211072
Decl. Performansı (DoP): 25993

OSID Lineer Duman Dedektörü - Pille Çalışan Verici

osid dogrusal duman dedektoru-pilliPille çalışan verici, bir OSID alıcısı tarafından değerlendirilen iki ışık kaynağı (UV / IR) üretir. Pil ömrü yaklaşık. 5 yıl.
Koruma sınıfı: IP 44 (elektronik), IP 66 (optik kılıf)
Ortam sıcaklığı: -10 ° ila + 55 ° C
Bağıl hava nemi:% 10 ila% 95, yoğuşmasız
Boyutlar: 136 x 208 x 96 mm (YxGxD)
Yaklaşık ağırlık. 560 g
VdS-Onayı: G211072
Decl. Performansı (DoP): 25993

OSID Lineer Duman Dedektörü - Yüksek Güçlü Verici

osid lineer duman dedektoru- yuksek verici gucuYüksek güçlü verici, bir OSID alıcısı tarafından değerlendirilen iki ışık kaynağı (UV / IR) üretir. Yüksek güçlü verici ile daha uzun izleme mesafeleri mümkündür.
Çalışma gerilimi: 20 ila 30 VDC
Akım alımı: yakl. 24 V DC'de 0,8 mA
Koruma sınıfı: IP 44 (elektronik), IP 66 (optik kılıf)
Ortam sıcaklığı: -10 ° ila + 55 ° C
Bağıl hava nemi:% 10 ila% 95, yoğuşmasız
Yaklaşık ağırlık. 560 g
Boyutlar: 136 x 208 x 96 mm (YxGxD)
VdS-Onayı: G211072
Decl. Performansı (DoP): 25993

Alıcı için IP 66 koruyucu kılıf

ip66 case for receiverKoruma sınıfı: IP 66, IK 07
Ortam sıcaklığı: -25 ° ila + 60 ° C
Malzeme: ABS
Boyutlar: 194 x 241 x 127 mm (YxGxD)

Verici için IP 66 koruyucu kılıf

ip66 case for transmitterKoruma sınıfı: IP 66, IK 07
Ortam sıcaklığı: -25 ° ila + 60 ° C
Malzeme: ABS
Boyutlar: 194 x 241 x 127 mm (YxGxD)


BSD 535 Lineer Duman Dedektörü

bsd 535 isin tip duman dedektoruBSD 535 doğrusal duman dedektörü, bir verici / alıcı ünitesi ve karşı duvara monte edilmiş bir reflektörden oluşur. Vericiden gönderilen kızılötesi ışın reflektör tarafından döndürülür ve zorlanma açısından değerlendirilir.

Dedektör ve reflektör arasındaki mesafe 3 m ile 100 m arasında olabilir. Programlama ve devreye alma doğrudan dedektör üzerinde veya isteğe bağlı olarak bir BRC 535 işletim cihazı üzerinden gerçekleştirilir. Optik hizalama, tırtıllı vidalar ve geçici olarak görülebilir bir ışık demeti kullanılarak gerçekleştirilir.

Çalışma gerilimi: 12 ila 30 VDC
Sakin akım: 15 mA tip. (24 VDC'de)
İzleme uzunluğu: 3 ila 100 m
Çıkışlar: alarm ve hata rölesi
Röle kontak derecesi: 30 VDC / 10 mA
Koruma sınıfı: IP 31
Ortam sıcaklığı: -10 ° ila + 55 ° C
Kasa: ABS beyaz, RAL 9016
Boyutlar:
BSD 535: 160 x 170 x 150 mm (YxGxD)
BAB 535: 176 x 130 x 65 mm (YxGxD)
1 reflektör: 100 x 102 x 20 mm (YxGxD)
4 reflektör: 204 x 200 x 20 mm (YxGxD)
Yaklaşık ağırlık. 1 kg
VdS-Onayı: G210082
Decl. Performansı (DoP): CRP-10-13-102













FIRERAY 5000 Lineer Duman Dedektörü

fireray 5000 isin tip duman dedektoru
FIRERAY 5000, bina hareket etse bile kızılötesi ışını optimum konumda tutan entegre otomatik hizalama motoruna sahip birleşik bir verici / alıcı biriminden oluşur; mevsimsel değişiklikler yoluyla. Verici / alıcı biriminin birleştirilmesi, hızlı ve kolay bir şekilde kurulmasını sağlar ve yalnızca bir tarafta kablolama ve güç kaynağı gerektirir. Verici kısımdan gelen sinyal, karşı tarafa monte edilen bir prizma ile yansıtılır ve alıcı parça tarafından duman açısından analiz edilir. İzleme uzunluğu alanı 8 m ile 100 m arasında yapılandırılabilir. Verici / alıcı ünitesi kontrol ünitesine bağlıdır. Bir kontrol ünitesine en fazla 2 verici / alıcı ünitesi bağlanabilir.

Çalışma gerilimi: 14-36 VDC
Mevcut alım:
1 dedektörlü: 5.5 mA
2 dedektörlü: 8,5 mA
İzleme uzunluğu: 8 ila 100 m
Koruma sınıfı: IP 54
Ortam sıcaklığı: -10 ° ila + 55 ° C
Bağıl hava nemi: yoğuşmasız% 93
Boyutlar:
Kontrol ünitesi: 230 x 202 x 87 mm (YxGxD)
Verici / alıcı ünitesi: 131 x 134 x 134 mm (YxGxD)
Prizma: 100 x 100 x 10 mm (YxGxD)
Ağırlık:
Kontrol ünitesi: 1000 g
Verici / alıcı birim: 500 g
Prizma: 100 g
VdS-Onayı: G208017
Decl. Performansı (DoP): CPR-DOP-501







FIRERAY 3000 Lineer Duman Dedektörü

fireray 3000 dogrusal tip duman dedektoruFIRERAY 300, karşılıklı olarak monte edilmiş bir verici ve bir alıcı biriminden oluşur. İzleme uzunluğu 5 m ile 120 m arasında yapılandırılabilir. Verici, alıcıya bir lens aracılığıyla konsantre bir kızılötesi ışık demeti gönderir. Her iki dedektör ünitesinde (verici ve alıcı) basit hizalama için entegre ayar tekerlekleri vardır. Alıcı kontrol ünitesine bağlı. Bir kontrol ünitesine en fazla 2 alıcı ünitesi bağlanabilir.
Çalışma gerilimi: 12-36 VDC
Mevcut alım:
1 ila 2 alıcı: 14 mA
Verici: 9 mA
İzleme uzunluğu: 5 ila 120 m
Koruma sınıfı: IP 54
Ortam sıcaklığı: -10 ° ila + 55 ° C
Bağıl hava nemi: yoğuşmasız% 93
Boyutlar:
Kontrol ünitesi: 124 x 203 x 71,5 mm (YxGxD)
Verici ve Alıcı: 77 x 78 x 161 mm (YxGxD)
Ağırlık:
Kontrol ünitesi: 606 g
Verici ve Alıcı: 207 g
VdS-Onayı: G212034
Decl. Performansı (DoP): CPR-DOP-301

FIRERAY 50R/100R Lineer Duman Dedektörü

fireray 50r-100r dogrusal tip duman dedektoruFIRERAY 50R / 100R, verici kısımdan gelen sinyalin karşı tarafa monte edilen bir prizma tarafından yansıtıldığı ve alıcı parça tarafından duman için analiz edildiği bir kombine verici / alıcı biriminden oluşur. İki model mevcuttur: FIRERAY 50R, 5 m ile 50 m arasındaki mesafeye ve FIRERAY 100R, 50 m ile 100 m arasındaki mesafeye monte edilebilir. Alıcı, verici / alıcı birimine entegre edilmiş olan kontrol birimine bağlanır.
Çalışma gerilimi: 10,2 ila 30 VDC
Mevcut alım:
Sessiz: 24 VDC'de 4 mA
Alarm: 15 mA
İzleme uzunluğu:
F50RV / RU: 5 ila 50 m
F100RV / RU: 50 ila 100 m
Koruma sınıfı: IP 50
Ortam sıcaklığı: -10 ° ila + 55 ° C
Bağıl hava nemi: yoğuşmasız% 93
Boyutlar:
Verici / alıcı ünitesi: 210 x 126 x 120 mm (YxGxD)
Prizma: 100 x 100 x 9.5 mm (YxGxD)
Ağırlık: 670 g
VdS-Onayı: G203070
Decl. Performansı (DoP): CPR-DOP-R01
