Entegre IP MXE Çok Bölgeli Yangın Algılama ve Söndürme Paneli
Özel yedeklilik konsepti ve çok çeşitli uygulamalar için yüksek güvenlik seviyesi nedeniyle, Integral IP MX sistemi ayrıca Integral IP MXE söndürme sistemi kontrol paneli (elektronik kontrol ve geciktirme birimi) veya Integral IP MXF / MXE kombine yangın algılama / söndürme sistemi kontrol paneli. Bu amaçla, ek bir LED paralel gösterge tablosu içeren ayrı bir kabin versiyonu mevcuttur. Bu ilave ile, Integral IP MXE, birden fazla dedektör bölgesinin kontrolü için ve EN 12094-1 ve VdS 2496 standartlarına uygun olarak aşağıdaki yangın söndürme sistemlerinin izlenmesi için hem uygun hem de onaylanmıştır:
- Kişisel yaralanma riski olan ve olmayan CO2 yüksek ve düşük basınçlı söndürme sistemleri
- Kişisel yaralanma riski olan ve olmayan asal gaz ve argon söndürme sistemleri
- Su spreyi ve buğulu su söndürme sistemleri
- Sprinkler sistemleri ve aksiyon öncesi sprinkler sistemleri
- Kimyasal söndürme sistemleri

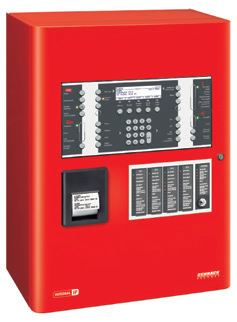

Entegre IP MXE Kabinet B5-SCUA-CP4L
Tüm Integral IP MXE kontrol panelleri aşağıdakilerden oluşur:
- Çelik sac dolap
- B8-CII dahili işletim paneli
- Günlük yazıcısı
- 4 yangın söndürme bölgesi için LED gösterge paneli
- Serbestçe seçilebilen 8 hat veya giriş / çıkış modülünün yanı sıra röle modülleri için 3 bağlantı yuvası takmak için modül rafı
- B5-MCUA ana işlemci birimi
- B8-PSU güç kaynağı ünitesi
- Piller için montaj alanı (maks. Pil boyutu 2 x 12 V / 45 Ah)
- Güç klipsleri ve pil kablosu
Şebeke gerilimi: 110 VAC -% 15 - 230 VAC +% 10
Şebeke frekansı: 47-63 Hz
Giriş gücü: maks. 280 W
Çıkış gücü: maks. 200 W
Çıkış voltajı: 26,3 VDC (+ 50 ° C) ila 28 VDC (0 ° C)
Çıkış akımı: maks. 7 A
Sakin akım: 130 mA tip.
Kullanılabilir piller: 2 adet. 12 V / 38 ... 45 Ah seri halinde
Acil durum güç kaynağı
pillerle: 72 saat normal çalışma + 0,5 saat alarm
Koruma sınıfı: IP 30
Ortam sıcaklığı: -5 ° ila + 50 ° C
Bağıl hava nemi:% 5 ila 95, yoğuşmasız
Hava basıncı: ≥ 80 kPa, deniz seviyesinden 2.000 m yüksekliğe kadar
Kasa: çelik sac, kırmızı RAL 3000
Boyutlar: 600 x 445 x 225 mm (YxGxD)
Ağırlık: temel yapılandırma: 15 kg, her pil yaklaşık. 15 kg
VdS-Onayı: G204087
Decl. Performansı (DoP): CPR-20-13-001
Entegre IP MX Modüler Kontrol Paneli
Integral IP MX sistemi, büyük kurulumlar için ayrı bileşenlerden oluşan (4.000 cihaza kadar 16 döngüye kadar) modüler, tamamen yedekli bir sistemdir. MXF yangın alarm kontrol paneli, MXE çok bölgeli söndürme sistemi kontrol paneli veya kombine MXF / MXE yangın dedektörü / söndürme sistemi kontrol paneli olarak kullanılabilir. Her kontrol paneli, uygulama alanına ve ilgili gereksinimlere göre yapılandırılır ve programlanır. Kontrol panelinin temel yapısı basitçe ana işlemci ünitesi ve güç kaynağı devresine sahip bir modül rafıdır. Gerekli müşteriye özel modüller modül rafındaki yuvalara yerleştirilir.
MX Modüler Kontrol Paneli Özellikleri
- Bir işlemci biriminde bir arıza veya arıza durumunda bile tam işlevsellik sağlamak için tamamen yedek donanım yapılandırması
- TRVB S 123'e yazılım yedekliliği, Ek 6/1, Sec. 2.2.
- Modüller için 11 boş bağlantı yuvası (dedektör bölgeleri, girişler / çıkışlar, röleler vb.)
- Tüm sistem bileşenleri ve programları için sürekli otomatik test rutinleri
- Mevcut sistem durumu (alarm, arıza vb.) İçin altı satırlı düz metin ekranı
- Alarmlar ve arızalar için sesli ve görsel alarm cihazları
- Alarm tamponlama
- Kontrol paneli işlevlerinin manuel testi
- Tek tek dedektörlerin veya görüntüleme alanlarının düz metin görüntüsü
- Kontrol paneli dili (etiketleme ve ekran) seçilebilir, en fazla 4 dil anında değiştirilebilir
- 15 adede kadar ekran veya kontrol ünitesi için harici cihaz veri yolu, maks. mesafe 1.200 m
- Olay günlüğü belleği ve ileti filtresi içeren seri, acil durumla çalışan günlük yazıcısı
- İtfaiyenin genel alarm bildirim sistemine bağlantı için uygundur
- Yerel ağ ağı aracılığıyla merkezi ağ oluşturma:
- Üst yönetim sistemi olmadan bir mantıksal üniteye 16 adede kadar kontrol paneli bağlanabilir
- Alt kontrol ünitesi başına 4 bağlantıya kadar yerel ağ ağı - bir cihaz veya bağlantı arızası durumunda, verilerin yeniden yönlendirilmesi (yönlendirilmesi) yoluyla iletişimin sürdürülmesi mümkündür.
- Esnek topoloji - döngüye saplama bağlantısı mümkündür
- Ethernet protokolü - müşterinin BT altyapısını kullanır
- İntranet ve internet üzerinden kontrol paneline erişim
- Standart BT bileşenlerinin kullanımı
- TCP / IP (Ethernet 100 Base TX copper) üzerinden maks. 100 Mbit / s
- Sistem yapılandırması esnek flash bellek teknolojisi kullanılarak kaydedilebilir
- 10.000 olay kapasitesine sahip olay günlüğü belleği
- 72 saate kadar besleme kesintisi süresi için acil durum güç kaynağı
- Aşağıdaki ilgili standartları ve yönergeleri karşılar veya aşar: EN 54, DIN, ÖNORM, ÖVE, VDE ve daha fazlası
MX Panel Opsiyonları
- Maksimum 4000 cihazla 16 döngüye kadar modüller yoluyla genişletilebilir
- Yerel ağ ağı aracılığıyla merkezi ağ oluşturma:
- TCP / IP (Ethernet 100 Base TX optik fiber) üzerinden maks. 100 Mbit / s
- 625 - 2.500 Kbit / s'de RS-485 (bakır) üzerinden veri iletimi
- Kontrol sistemlerine, harici log yazıcılara vb. Bağlantı için seri arayüzler
- ÖNORM F3031, DIN 14661, SN 054002 ve DIN 14662 uyarınca itfaiye kontrol panelleri için bağlantı
- Gündüz / gece modu, her dedektör bölgesi ve haftanın günü için ayrı ayrı programlanabilir
- Müdahale modu
- Yazılım kontrollü ücretsiz dedektörlerin atanması ve aktivasyon kriterlerine bağlanması
- Alarm bildirimi ve kontrolü için yazılım kontrollü iki bölgeli bağımlılık veya iki dedektör bağımlılığı
- Dedektör durumunun tanınması ve değerlendirilmesi (kontaminasyon)
- Bireysel dedektör kapatma
- Tüm Schrack yangın alarm kontrol panelleri ile ağa bağlanabilir
- Zemin tipi ve duvara monte dolap modelleri de mevcuttur
MX Panel Onaylar
- VdS cihazı ve sistem onayı: G298029, S298029, G204087
- Performans Beyanı (DoP): CPR-20-13-001
- Avusturya Yangın Güvenliği Teknolojisi Test Merkezi: No. FT 14/159/04, FT 14/622/04
- VB-Cert Avusturya: No. 002 / BM-PSys / 014/015/016
- Alman Yapı Mühendisliği Enstitüsü: Z-6.5-1871
- Elektromanyetik uyumluluk testi: TÜV Austria No. M / EMC-96/381
- Avusturya, Almanya, Danimarka, İtalya, Hollanda, Polonya, Romanya, Rusya, İsveç, İsviçre, Slovak Cumhuriyeti, Çek Cumhuriyeti, Türkiye, Ukrayna, Macaristan ve daha birçok ülkede ülkeye özgü onaylar
Temel Konfigürasyon
Her Integral IP MX kontrol panelinin temel yapılandırması şunları içerir:
-
Çelik sac dolap - Kablo girişi ve pil yuvası için kesikli arka duvar
- 8 serbestçe seçilebilen hat veya giriş / çıkış modülünün yanı sıra 3 röle modülünü monte etmek için bus devre kartlı modül rafı
- B5-MCUA ana işlemci ünitesi:
- Ethernet arayüzü
- USB 1.1 cihaz arayüzü (servis arayüzü)
- SD hafıza kartı için bağlantı yuvası
- B8-PSU güç kaynağı ünitesi:
- 7 A çıkış akımı
- Harici tüketiciler için 5 sigortalı 27 V çıkış
- Entegre MAP yerleşik işletim paneli (Kara Kutu sürümüne dahil değildir)
- Acil durum güç kaynağı için 2 pil (her biri 12 V / 45 Ah maksimum pil boyutu) için montaj alanı
- Güç klipsleri ve pil kablosu
