Single Mode Fiber Kablo Hakkında Ne biliyoruz

Fiber optik kablo, single mod fiber ve multi mod fiber optik kablo olarak kategorize edilir. Her ikisi de veri iletmek için bir çeşit ya da çok çeşit cam fiber kullanırlar. Bunlar arasında, single mod fiber optik kablo, bant genişliği açısından avantajlara sahip olduğu ve daha uzun mesafeler ulaşabileceği için en iyi gelecek özelliklerini sunabilir. Ancak, single mod fiber hakkında ne kadar biliyorsunuz?

single mode fiber kablo

Single Mod Fiber Nedir?

Fiber optik teknolojisinde, single mod fiber (SM) veya monomode fiber, tek bir rayın veya bir ışık modunun bir taşıyıcı olarak yayılması için tasarlanmış bir optik fiberdir. Genel olarak, single mod kablo, 810 nm ve 1550 nm dalga boyunda ilerleyebilen, 8 ila 10 um (mikrometre) dar bir çekirdek çapa sahiptir. Küçük single mod fiber çekirdek boyutu ve tek ışıklı itme, üst üste gelen ışık atımlarından kaynaklanabilecek her türlü distorsiyonu neredeyse ortadan kaldırır. Bu nedenle, single mod fiber optik kablo, en az sinyal zayıflaması ve herhangi bir fiber kablo tipinin en yüksek iletim hızlarını sağlar. Bu nedenlerden ötürü, single mod optik fiber, uzun mesafeli veri iletimi için en iyi seçimdir.

single mode kablo

Single Mode Fiber Types: OS1 vs OS2

Hepimizin bildiği gibi, çok mod fiber genellikle OM1, OM2, OM3, OM4 ve OM5 fiber tiplerine ayrılır. Single mod fiber tipleri söz konusu olduğunda, kablolu SMF fiber özellikleri olan OS1 ve OS2'ye kategorize edilebilir. OS1 ve OS2, sırasıyla 1 dB / km ve 0,4 dB / km azami değer kaybı ile 1310nm ve 1550nm dalga boylarında kullanılan standart single mod optik kablolardır. Aşağıdaki tabloda OS1 ve OS2 arasındaki farklar açıklanmaktadır.

Name

OS1

OS2

Standards

ITU-T G.652A/B/C/D

ITU-T G.652C/D

Cable Construction

Tight buffered

Loose tube

Application

Indoor

Outdoor

Maximum Attenuation

1.0dB/km

0.4dB/km

Distance

10 km

200 km

Price

Low

High

Özetle, OS1 fiber, maksimum mesafenin 10 km olduğu iç mekan uygulamalarında (kampüsler veya veri merkezleri gibi) kullanılmak üzere tasarlanmış sıkı bir tamponlu kablodur. OS2 fiber, azami mesafenin 200 km'ye kadar olduğu yerlerde (sokak, yeraltı ve mezar gibi) dış mekanlarda kullanılmak üzere tasarlanmış gevşek bir boru kablosudur. Hem OS1 hem de OS2 fiber optik kablo, 10 G Ethernet'e gigabit mesafesine izin verir. Ayrıca, OS2 fiber 40G ve 100G Ethernet'i destekleyebilir.

Single Mod Fiber ve Multimode Fiber

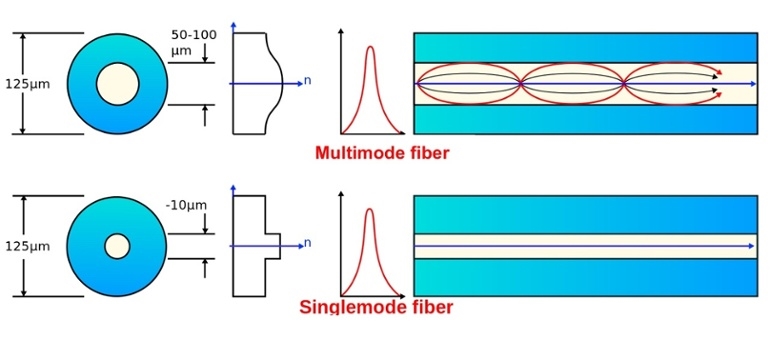

Single Mode Fiber Kablo Çekirdek Çapı

Single mod fiber çekirdek çapı, multi  mod fiberden çok daha küçüktür. Tipik bir single mod kablo 8 ila 10μm arasında bir çekirdek çap iken, multi  mod fiber 50 veya 62.5μm'dir. Her iki kaplamanın çapı da 125 um'dir.

single mode fiber optik kablo

Single Mode Fiber Kablo Işık kaynağı

Lazer ve LED genellikle bir ışık kaynağı olarak kullanılır. LED ışık kaynağı daha fazla dağılan ışık (birçok ışık modu) üretir, bu ışık kaynakları genellikle multi  mod fiber jumperlarda (OM1 ve OM2) kullanılır. Aynı zamanda, single mod kablolar için lazer ışığı kaynakları (tek bir moda yakın ışık üreten) yaygın olarak kullanılır.

single mode multi mode kablo

























Single Mode Fiber Kablo Modal Dispersiyon

Single mod fiber sürmek için kullanılan lazerler, tek bir dalga boyunda ışık üretir. Bu nedenle, modal dispersiyonu multi  mod fiberden çok daha küçüktür.

Single Mode Fiber Kablo Bant genişliği

Single mod fiber, çok mod fiberden daha az modal dispersiyona sahip olduğu için, SM fiber, çok mod fiberden daha yüksek bir bant genişliğine sahiptir.

Single Mode Fiber Kablo Sinyal zayıflama

Çok mod fiberin zayıflaması SM fiberden daha yüksektir. Single mod kablonun fiber göbeği çok dardır, bu yüzden bu fiber optik kablolardan geçen ışık çok fazla yansıma göstermez, bu da zayıflamayı minimumda tutar.





9/125 Single Mode Fiber Simplex

50/125 OM3 Multimode Fiber

Attenuation at 1310nm

0.36 dB/km

Attenuation at 850 nm

3.0 dB/km

Attenuation at 1550nm

0.22 dB/km

Attenuation at 1300 nm

1.0 dB/km

Single Mode Fiber Kablo Mesafe

Single mod fiber, çok mod fiberden daha büyük bir mesafeye sahiptir. Çok mod fiber genellikle 2 km'ye kadar ulaşırken, SM fiberinin 200 km'ye ulaşma potansiyeli vardır.Single mod fiber, daha yüksek iletim hızı ve çok mod fiberden 50 kata kadar daha fazla mesafe sağlar. Aşağıdaki tablo single mod fiber hızını ve mesafesini göstermektedir:

fiber optik kablo mesafe

Data Rate

Cable Fiber Type

Maximum Distance

Fast Ethernet (100BASE-FX)

9μm single mode 1310nm

2 km

Gigabit Ethernet (1000BASE-SX)

9μm single mode 1310nm

5 km

Gigabit Ethernet (1000BASE-LX)

9μm single mode 1310nm

5 km

Gigabit Ethernet (1000BASE-EX)

9μm single mode 1310nm

40 km

Gigabit Ethernet (1000BASE-ZX)

9μm single mode 1550nm

70 km

Gigabit Ethernet (1000Base-LH)

9μm single mode 1550nm

70 km

10G Ethernet (10GBASE-LR)

9μm single mode 1310nm

10 km

10G Ethernet (10GBASE-SR)

9μm single mode 1310nm

10 km

10G Ethernet (10GBASE-ER)

9μm single mode 1550nm

40 km

10G Ethernet (10GBASE-ZR)

9μm single mode 1550nm

80 km

40 Gigabit Ethernet (40GBASE-LR4)

9μm single mode 1310nm

10 km

40 Gigabit Ethernet (40GBASE-ER4)

9μm single mode 1550nm

40 km

100 Gigabit Ethernet (100GBASE-LR4)

9μm single mode 1310nm

10 km

100 Gigabit Ethernet (100GBASE-ER4)

9μm single mode 1550nm

40 km

100 Gigabit Ethernet (100GBASE-CWDM4)

single mode fiber

2 km

Single Mode Fiber Kablo Kılıf Rengi

TIA-598C standart tanımına göre, askeri olmayan uygulamalar için, single mod kablo sarı dış kılıfla kaplanmış ve çok mod fiber turuncu veya aqua ceketle kaplanmıştır.

Single Mode Fiber Kablo Fiyat

Çok mod fiber çoklu ışık modunu destekleyebilir, fiyatı single mod fiberden daha yüksektir. Bununla birlikte, cihaz tarafında, single mod fiber cihazlar, multi mod fiber cihazlardan daha pahalıdır çünkü single mod fiber, tipik olarak katı hal lazer diyotlarını kullanır.

Single Mod Fiber Adaptör Çeşitleri

Bir fiber optik konektör, bir fiber optik kablonun ucunu sonlandırır. Bir dizi fiber optik konektör tipi geliştirilmiştir ve endüstri standardı haline gelmek için zaman testine dayanmıştır. Single mod fiber konektörlerin ana tipleri şunlardır: ST, FC, SC ve LC.

Single Mod Fiber'in Avantajları Nelerdir?

Single mod fiber ve single mod fiber ve çoklu mod fiberin tanıtımı sayesinde, single mod fiberin birçok avantajını görebiliyoruz:

Daha uzun iletim mesafesi

Daha Büyük Bant Genişliği Kapasitesi

Artan İletim Hızı

Sınırlı Veri Dağılımı ve Dış Parazit

Az Sinyal Zayıflama

Single mod fiber, modal dispersiyona, modal gürültüye ve multi mod iletimle birlikte gelen diğer efektlere sahip değildir. Böylece multi mod fiberlerden çok daha yüksek hızlarda sinyaller taşıyabilir. Yüksek veri hızları veya lazer diyotlu fiber optik iletim ekipmanı kullanan uzun mesafeli telekomünikasyon için standart seçimdir.

Sonuç

Single mod fiber optik kablonun kullanımı, uzak mesafelerde modal dispersiyondan kurtulmanın en iyi yoludur. Bu yüzden omurga sistemlerinde kullanılmak üzere çok popülerdir ve bir dizi büyük şirket tüm bir binayı veya bir şirket ofisini kurmak için SMF kabloları kullanır. Multimode fiber kablo ile karşılaştırıldığında, bu fiber patch kabloları gelecekteki provadır ve bu kabloları toplu olarak satın alarak donanım üzerinde tasarruf etmenin etkili bir yoludur.
