Fiber optik kablo kurulumunda, kabloların sisteme nasıl bağlandığı, ağın başarısı için çok önemlidir. Düzgün yapılırsa, optik sinyaller düşük zayıflama ve az geri dönüş kaybı ile bağlantıdan geçer. Fiber optik pigtail, single modlu uygulamaların % 99'unda kullanılmaktadır. Bu yazı pigtail adaptör tipleri, fiber pigtail sınıflandırmaları ve fiber pigtail ekleme yöntemleri dahil olmak üzere fiber optik pigtail hakkında temel bilgileri içermektedir.
Fiber pigtail özellikleri
Fiber optik pigtail, bir ucunda fabrika tarafından takılan bir konektörle sonlandırılmış diğer ucu ise sonlandırılmamış olarak bırakılan fiber optik kablodur. Bu nedenle, konektör tarafı ekipmana ve diğer taraf fiber optik kablolarla eklenebilir. Fiber optik pigtail, fiber optik kabloları füzyon veya mekanik ekleme yoluyla sonlandırmak için kullanılır. Yüksek kaliteli pigtail kablolar, doğru füzyon ekleme uygulamaları ile birleştiğinde fiber optik kablo sonlandırmaları için mümkün olan en iyi performansı sunar. Fiber optik pigtailler genellikle ODF, fiber terminal kutusu, Fiber optik patch panel ve dağıtım kutusu gibi fiber optik yönetim ekipmanlarında kullanılır.
Fiber Optik Pigtail ve Fiber Patch Cord arasındaki Fark Nedir?
Fiber optik pigtailin sadece bir ucunda fiber konektörü vardır ve diğer ucu boş bırakılmıştır. Fiber Optik patch kablosunun ise her iki ucu da fiber optik konektörlerle sonlandırılır. Patch kablo fiberleri genellikle kaplanır ve Patch cord fiberleri iki pigtail yapmak için kesilebilir.
Fiber Optik Pigtail Çeşitleri
Fiber optik pigtailler çeşitli tiplerde mevcuttur: Pigtail konnektörü tipiyle gruplandırılır, LC fiber optik pigtailler, SC fiber pigtailler ve ST fiber pigtailler, vs. vardır. Fiber tipinde, single modlu fiber optik pigtail ve multimode fiber optik pigtail vardır.
Fiber Türüne göre Pigtailler

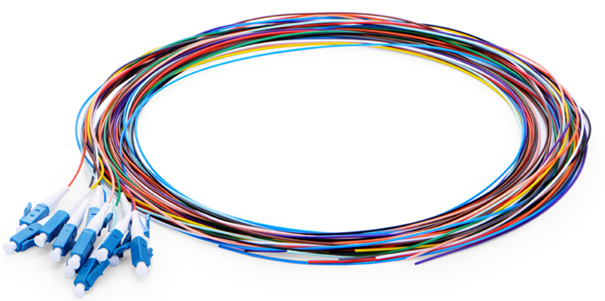

Fiber optik pigtailler fiber türüne göre, single modlu (renkli sarı) ve multi modlu (renkli turuncu) fiberlere ayrılır. Multi modlu fiber optik pigtailler, 62.5 / 125 mikron veya 50/125 mikron hacimli multi modlu fiber kablolar kullanır ve bir ucunda multi modlu fiber optik konektörlerle sonlandırır. Fiber optik pigtaillerde 10G multi modlu fiber kablolar (OM3 veya OM4) de mevcuttur. 10G OM3 ve OM4 fiber optik pigtail'in dış kılıf rengi genellikle aqua'dur. Single modlu fiber pigtail kablolar, 9/125 mikron single modlu fiber kablo kullanır ve bir ucunda single modlu fiber konektörlerle sonlandırılır.
Adaptör Türlerine göre Pigtailler
Sonlandırıldığı patch paneldeki adaptörün türüne göre, LC fiber pigtail, SC fiber pigtail, ST fiber pigtail, FC fiber pigtail, MT-RJ fiber pigtail, E2000 fiber pigtail gibi çeşitleri vardır. Farklı yapı ve görünümlerde, her birinin farklı uygulamaları ve avantajları vardır. Yaygın olarak kullanılanlardan bahsedelim.
SC Fiber Optik Pigtail: SC pigtail kablo konnektörü 2,5 mm önceden-radyasyonlu zirkonya veya paslanmaz alaşımlı yüksük vardır. SC fiber pigtail, CATV, LAN, WAN, test ve ölçüm gibi uygulamalarda kullanılmak için ekonomiktir.
FC Fiber Optik Pigtail: FC fiber pigtail, vida tipi yapı ve yüksek hassasiyetli seramik halkalar içeren, FC optik konektörlerin metalik gövdesinin avantajını kullanır. FC fiber optik pigtailler ve ilgili ürünleri genel uygulamalar için yaygın olarak uygulanır.
ST Fiber Optik Pigtail: ST pigtail konektörü, multi modlu fiber optik LAN uygulamaları için en popüler konektördür. Seramik (zirkonya), paslanmaz alaşım veya plastikten yapılmış uzun 2.5mm çapında bir yüksük vardır. Bu nedenle SC fiber pigtailler, telekomünikasyon, endüstri, medikal ve sensör alanlarında yaygın olarak görülür.
Fiber optik patch kabloları gibi, fiber optik pigtailler UPC ve APC sürümlerine ayrılabilir. En çok kullanılan tipler SC / APC pigtail, FC / APC pigtail ve MU / UPC pigtailidir.
Fiber Optik Pigtail Çeşitleri
Fiber optik pigtailler çeşitli tiplerde mevcuttur: Pigtail konnektörü tipine göre , LC fiber optik pigtailler, SC fiber pigtailler ve ST fiber pigtailler, vs. Fiber türüne göre ise, single modlu fiber optik pigtail ve multimode fiber optik pigtailler olmak üzere ayrılır.
Uygulama Ortamına Göre Pigtailller
Bazı pigtail kablolar, sert veya aşırı ortamlara dayanacak şekilde özel olarak monte edilmiştir, zırhlı fiber pigtail ve su geçirmez fiber pigtail gibi.
Zırhlı Pigtail: Dış kılıfın içinde paslanmaz çelik boru veya diğer güçlü çelik ile kapalı olması iç fiber için ekstra koruma sağlar ve ağ için güvenilirlik sağlarken; kemirgenlerin, inşaat işinin, diğer ağırlığın neden olduğu gereksiz hasarı azaltır.
Su geçirmez Pigtail: Paslanmaz çelikle güçlendirilmiş su geçirmez ünite ve zırhlı dış mekan PE (Poly Ethylene) kılıf ile tasarlanmış su geçirmez fiber pigtail, iletişim kuleleri, CATV ve askeri gibi zorlu ortamlarda mükemmel bir uyum sağlar. Su geçirmez pigtail kablo, dış bağlantılarda kullanımı kolaylaştırrırken, yüksek çekme dayanımı ve güvenilir performans sağlar.
Not: Fiber pigtaillerin dişi veya erkek konektörleri vardır. Dişi konektörler bir patch paneline monte edilebilir. Ayrıca doğrudan optik alıcı-vericiye takılan erkek konektörlere de sahiptirler.
Fiber Optik Pigtail Ekleme: Kolay ve Hızlı Fiber Sonlandırma
Fiber pigtailin kalitesi tipik olarak yüksektir, çünkü konnektöre ayrılmış uç fabrikada eklenmiştir. Fiber optiklere füzyon veya mekanik ekleme ile bağlanabilir. Fiber Füzyon ek cihazı ile eklenen pigtaillerde veri kaybı çok düşük olmakta ve 1 dakikanın altında zaman almaktır. Mekanik (epoxy) ekleme ise zamanımızda çok az kullanmaktadır. Yüksek ek kayıpları ve çok vakit alması buna sebep olmaktadır.
Emtekno Elektronik Fiber Pigtail Çözümü
Emtekno Elektronik geniş bir yelpazede fabrikada sonlandırılmış ve test edilmiş fiber pigtail tertibatı - 900µm tamponlu fiber optik kablolar ve PVC kılıf ile üretilmiştir, bu pigtail tertibatları çeşitli fiber tiplerinde, kablo yapılarında ve konnektör seçeneklerinde mevcuttur. Tüm fiber optik pigtaillermiz montaj performans mükemmelliği sağlamak için% 100 test edilmiştir. Geniş ve çeşitli pigtail kablo ve konektör stoğumuz, özel montajların hızlı bir şekilde geri dönmesini sağlar.
Sonuç
Fiber optik pigtailler temel olarak fiber ile birleştirmek için kullanılır, böylece bunlar patch panel veya ekipmana bağlanabilir. Ayrıca, daha kolay fiber sonlandırma için etkin ve güvenilir bir çözüm sunarlar, çalışma süresini ve işçilik maliyetini etkili bir şekilde azaltırlar. Neden fiber pigtailinizi agkablosu.com dan almıyorsunuz?
